Based on PLAXIS Finite Element Software Analysis of
Deep Foundation Pit
Yongcheng Sun
IPPR International Engineering Corporation, Beijing
Email: sunyongcheng2002@163.com
Received: Dec. 18
th
, 2012; revised: Jan. 26
th
, 2013 ; a ccepted: Feb. 6
th
, 2013
Copyright © 2013 Yongcheng Sun. This is an open access article distributed under the Creative Co
mmons Attribution License, whic
h permits unre-
stricted use, distribution, and reproduction in any medium, provided the original work is properly cited.
Abstract:
In this paper, take a New Times Square, Handan City, Hebei Province deep foundation pit for example. De-
scribes the process of the model of foundation pit in PLAXIS finite element software and compared the results of the
analysis. The deep foundation pit should be taken into acco
unt from the perspective of fi
nite element simulation soft-
ware. Further demonstrated that the foundation pit of the correctness of the program selection.
Keywords:
PLAXIS Software; Finite Element; Deep Foundation; Supportin g Project; Analyst
基于
PLAXIS
有限元软件的深基坑支护分析
孙永成
中国中元国际工程公司,北京
Email: sunyongcheng2002@163.com
收稿日期:
2012
年
12
月
18
日;修回日期:
2013
年
1
月
26
日;录用日期:
2013
年
2
月
6
日
摘
要:
本文以河北省邯郸市新时代广场深基坑支护方案为例,介绍了基坑支护模型的在
PLAXIS
有限元软件
中的建立过程,并对计算结果 进行了 对比分 析。从 有限元 软件模 拟的角 度分析 了深基 坑支护 应考虑 的因素 ,进
一步论证了基坑支护方案选择的正确性。
关键词:
PLAXIS
软件;有限元;深基坑;支护方案;分析
1.
引言
新时代广场工程位于邯郸市中心人民东路,是集
宾馆、餐饮、服务、公寓于一体的大型商务公寓楼。
主楼
27
层,裙楼
8
层
(
局部
5
层
)
,并有外延的地下车
库,地下均为
3
层,总建筑面积近
4
万平方米,基础
埋深
16.30
米,是邯郸市重点工程项目。本工程基坑
开挖深度为
15.50 m (
从地面算起
)
。本场地的北侧有
地下管线和国防光缆等重要设施,东侧紧邻城市道
路,南侧有住宅楼、西邻保龙仓超市。
2.
基于
PLAXIS
有限元分析模型
2.1.
有限元分析的基本假设
[1]
1)
将研究的问题简化为平面应变问题;
2)
不考虑基坑开挖前由施工钻孔灌注桩、旋喷
桩、锚杆等引起土体应力和性状的改变;
3)
同一种材料为均质、各向同性;土体为理想弹
塑性材料;桩柱和支撑为弹性体;
4)
土体的应力应变关系采用
HS
模型,围护墙后
土体假设水平向卸荷、竖向荷载不变,坑内开挖面以
Copyright © 2013 Hanspub
110
基于
PLAXIS
有限元软件的深基坑支护分析
下的土体假设竖向卸载、水平向荷载不变。
2.2.
有限元分析模型中计算参数的选取
[2,3]
1)
土体
C
,中值的选取。
土体的粘聚力
C
和内摩擦角
φ
是土体两种最为重
要的参数,根据不同的排水条件和实验方法
C
,
φ
值
差异很大。规范规定对于土体的
C
,
φ
值的选取应该
根据基坑重要性的不同采取不同的实验方法获得,常
用的有直剪实验、三轴实验等。一般说来人们经常采
取直剪实验的峰值来作为基坑设计的参数。大量的文
献表明,采用该实验获得的
C
,
φ
值来进行土体数值
模拟都得到了较为满意的结果。为此本文以下各算例
也是按照这一原则来进行
C
,
φ
值的选取。
2)
土体等效弹性模量的选取
[4]
。
由于非线性、非弹性是土体变形的突出特点,即
使在加荷初始应力一应变关系接近直线的阶段,变形
仍然包含弹性和塑性两部分,所以程序中输入的土体
弹性模量为等效弹性模量。
一般工程地质报告中都会提供土体的压缩模量
E
s
变形模量与压缩模量之间有以下近似关系:
2
2
1
1
0
s
v
EE
v
(1)
式中,
v
为泊松比。故等效弹性模量可取为:
2
2
1
1
s
v
EE
v
1.3 ~ 3
eq
(2)
公式
(1)
、
(2)
出自徐芝纶,弹性力学
[M]
。北京:
高等教育出版社,
1984
。
3)
土体泊松比选取。
同土体其它参数一样,土体泊松比也不是定值。
本文所选取泊松比一般根据经验估算,对于粘性土一
般取
0.25~0.42
,对砂性土一般取
0.2~0.25
。
4)
灌注桩及锚杆参数的选取
[5]
。
灌注桩的计算参数如表
1
、
2
、
3
所示,包括:抗
弯刚度
EI
、抗拉刚度
EA
、高度
H
、宽度
B
。本论文
中将基坑模型简化为二维平面应变问题来分析。锚杆
的计算参数包括:弹性模量
E
、支撑间距
Ls
、等效长
度、角度,其它几何尺寸和参数按实际情况来确定。
5)
土体本够模型的选取
[6]
。
由于土体变形行为的复杂性,至今人们已经提出
了几百种本构模型,但每种本构模型都是反映了土的
某一类或几类现象。
Table 1.
Material properties
of
bored pile
(
r etai ning pile ca n be
equivalent to
continuous wall
)
表
1.
钻孔灌注桩的材料特性
(
支护桩等效成地下连续墙
)
参数
名称
数值
单位
行为类型
材料类型
弹性
轴向刚度
EA 1.407E+07 KN/m
抗弯刚度
EI 5.627E+05 KNm
2
/m
等效厚度
D 0.693 m
容重
W 12.0 KN/m/m
泊桑比
V 0.2
Table 2.
Material properties
of anchor
(
node to node anchor)
表
2.
锚杆
(
点对点锚杆
)
的材料特性
参数
名称
第一层锚杆数值
第二层锚杆数值
第三层锚杆数值
第四层锚杆数值
单位
行为类型
材料类型
弹性
弹性
弹性
弹性
轴向刚度
EA 3.215E+05 4.070E+05 5.020E+05 3.215E+05 KN
水平间距
Ls 1.000 1.000 1.000 1.000 m
最大内力
Fmax, comp
Fmax, tens
1.000E+15
1.000E+15
1.000E+15
1.000E+15
1.000E+15
1.000E+15
1.000E+15
1.000E+15
KN
KN
Table 3.
Material properties
of
injecting cement paste
(
geotechnical grille
)
表
3.
注浆体
(
土工格栅
)
的材料特性
参数
名称
数值
单位
行为类型
材料类型
弹性
轴向刚度
EA 9.420E+05 KN/m
Cop
yright © 2013 Hanspub
111
基于
PLAXIS
有限元软件的深基坑支护分析
HS
模型能反映土的硬化特征、能区分加荷和卸
荷的区别且其刚度依赖于应力历史和应力路径,能得
到较
MC
模型更合理的变形,
HS
模型的适用性优于
MC
模型。
故本论文选用适合于较准确工程分析的
HS
模型
进行建模分析。
2.3.
有限元几何模型的建立
有限元模型建立完成后如图
1
所示。
3.
有限元模型的计算结果
3.1
有限元模型网格划分
PLAXIS
软件提供了
6
节点单元和
15
节点单元两
种。
15
节点单元比前者的计算精度要高,在处理复杂
问题时能产生更高质量的应力效果。但
6
节点单元要
比
15
节点单元计算速度快。本文采用的是
15
节点单
元,
PLAXIS
软件具有自动划分网格的功能,需要指出
的是,根据本工程的特点,在“划分精度”中选择的
是“
fine
”,并对钻孔灌注桩和锚杆附近的网格进行了
加密。这样不但可以得到较为理想的计算结果,而且
所花费的计算时间不会太长。图
2
为网格划分示意图。
Figure 1. Map of
geometric model
of
foundation pit
图
1.
基坑的几何模型图
Figure 2. S
chematic diagram
of mesh generation
图
2.
网格划分示意图
Cop
yright © 2013 Hanspub
112
基于
PLAXIS
有限元软件的深基坑支护分析
3.2.
有限元模型的计算结果
1)
初始应力场确定。
几何模型建立后,需要定义初始条件,所谓初始
应力条件是指施工钻孔灌注桩、锚杆前,由土体自重
引起的应力情况。图
3
为
PLAXIS
程序计算所得的初
始应力分布图。
由初始应力分布图可以看出,基坑
8
米以下土质
的应力分布比较均匀,
8
米以上土质应力收到土体自
重及外部荷载的作用出现应力集中的现象。
2)
各工序水平位移云图如图
4~15
所示。
Figure 3.
Distribution map
of
initial stre ss
图
3.
初始应力分布图
Figure 4. Condition one: horizontal displaceme n t profile
图
4.
工况
1
:水平位移分布云图
Cop
yright © 2013 Hanspub
113
基于
PLAXIS
有限元软件的深基坑支护分析
Figure 5. Condition two: horizontal displacement profile
图
5.
工况
2
:水平位移分布云图
Figure 6. Condition four: horizontal displacement profile
图
6.
工况
4
:水平位移分布云图
Cop
yright © 2013 Hanspub
114
基于
PLAXIS
有限元软件的深基坑支护分析

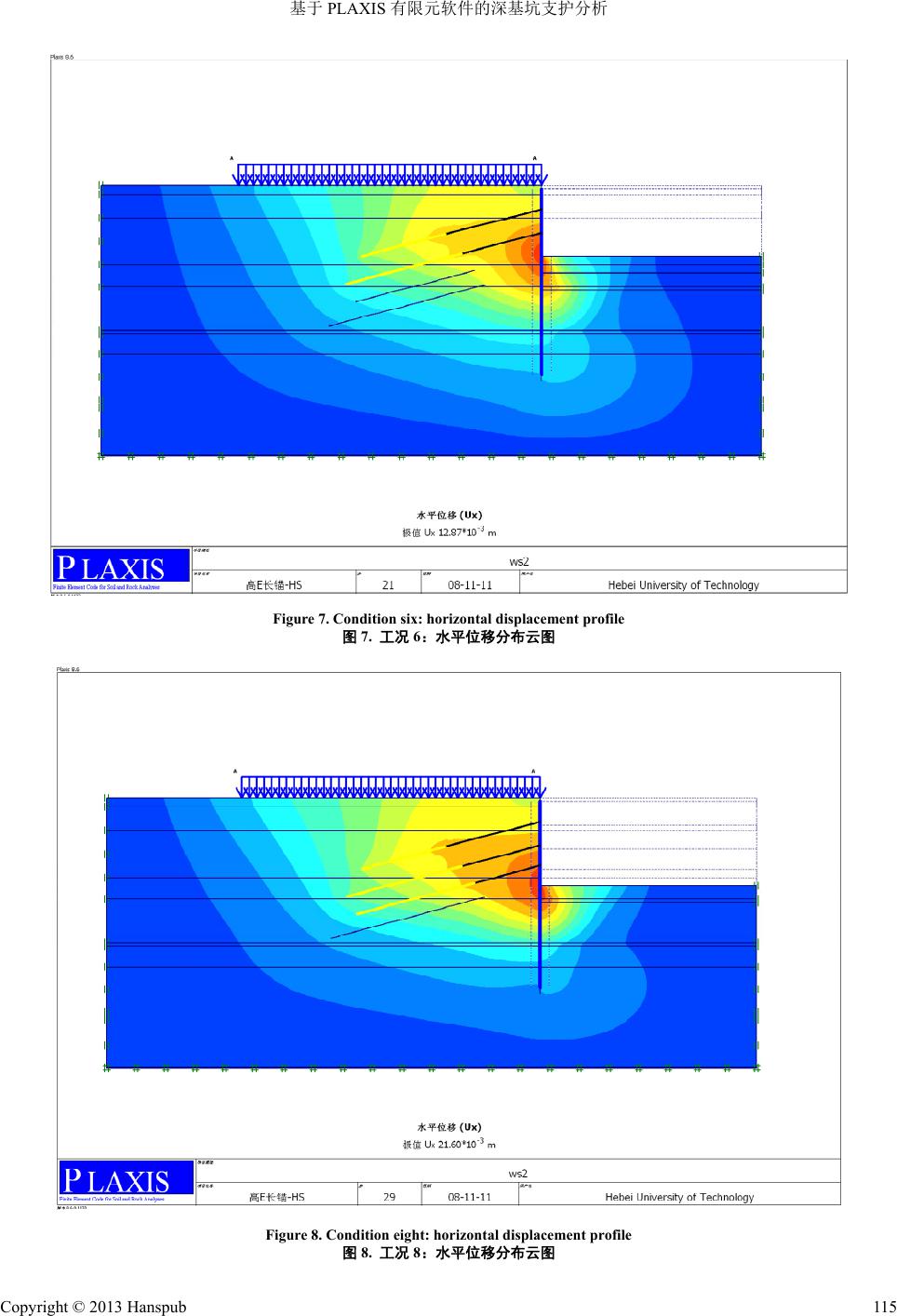

Figure 7. Condition six: horizontal displacement profile
图
7.
工况
6
:水平位移分布云图
Figure 8. Condition eight: hori
zontal displacement profile
图
8.
工况
8
:水平位移分布云图
Cop
yright © 2013 Hanspub
115
基于
PLAXIS
有限元软件的深基坑支护分析
Figure 9. Condition ten: horizontal displacement profile
图
9.
工况
10
:水平位移分布云图
Figure 10. Condition one: vertical displacement profile
图
10.
工况
1
:竖向位移分布云图
Cop
yright © 2013 Hanspub
116
基于
PLAXIS
有限元软件的深基坑支护分析
Figure 11. Condition two: vertical displacement profile
图
11.
工况
2
:竖向位移分布云图
Figure 12. Condition four: ve
rtical displacement profile
图
12.
工况
4
:竖向位移分布云图
Cop
yright © 2013 Hanspub
117
基于
PLAXIS
有限元软件的深基坑支护分析
Figure 13. Condition six: v
ertical displacement profile
图
13.
工况
6
:竖向位移分布云图
Figure 14. Condition eight: ve
rtical displacement profile
图
14.
工况
8
:竖向位移分布云图
Cop
yright © 2013 Hanspub
118
基于
PLAXIS
有限元软件的深基坑支护分析
119
Figure 15. Condition ten: v
ertical displacement profile
图
15.
工况
10
:竖向位移分布云图
3)
工况竖向位移云图。
4)
围护墙体变形。
围护墙体变形包括水平位移和竖向沉降两方面。
图
16
为基坑开挖过中支护桩水平位移分布图,图
17
为桩顶竖向位移随模拟计算步数的变化图。
5)
坑底隆起。
基坑土方开挖后,等于地基卸载,土体中的压力
减小了,土体的回弹效应和坑外土向坑内方向挤压,
会使基坑底面产生一定的回弹变形
(
隆起
)
。图
18
是不
同开挖阶段坑底土体的隆起曲线图,图
19
墙后地面
沉降曲线。
Figure 16.
Distribution map
of
horizontal displacement
of
pile of
each condition
图
16.
桩体各工况水平位移分布图
-5
0
5
10
15
20
25
024681012
计算步数
桩顶水平位移值( mm)
4.
讨论
通过上述试验分析可以发现,土体变形行为的复
杂性
HS
模型能反映土的硬化特征、能区分加荷和卸
荷的区别且其刚度依赖于应力历史和应力路径,能得
到较
MC
模型更合理的变形,
HS
模型的适用性优于
MC
模型。
由于非线性、非弹性是土体变形的突出特点,即
使在加荷初始应力一应变关系接近直线的阶段,变形
Figure 17. D
istribution map
of
horizontal displacement
of
pile top
图
17.
桩顶水平位移分布图
Cop
yright © 2013 Hanspub
基于
PLAXIS
有限元软件的深基坑支护分析
Figure 18. D
istribution map
of
bottom heave
图
18.
坑底隆起分布图
Figure 19. Curves of ground Settlement behind
diaphragm wall
图
19.
墙后地面沉降曲线
仍然包含弹性和塑性两部分,所以程序中输入的土体
弹性模量为等效弹性模量这种做法是正确的,并且也
印证了计算模型选取的正确性
[7]
。
5.
结论
通过上文的计算分析可以得出如下结论:
1)
由图
4~15
可知,有限元软件模拟土体变形与
实际情况比较吻合。
2)
由图
16
可知:
基坑的水平位移沿深度方向呈曲线分布,位移最
大值发生的深度为
24
米左右,即基坑深度的中部
靠下,且水平位移随深度的增加而逐渐减小;
每开挖一步,在坑壁都有一定的水平位移增量,
随开挖深度的增加,位移增量有逐渐增大的趋势。
但当开挖到坑底时,由于其力学性质较好,位移
增量又逐步减小。每步开挖形成的水平位移分布
曲线形状相似;
由图中的第
3
、
5
、
7
、
9
步可明显看出,水平位移
值先增大后减小,这是由于锚杆预应力的施加改
变了基坑的土压力状态,增强了基坑的稳定性,
效地控制基坑的变形。
3)
由图
17
知:
减小了基坑侧向位移。这说明预应力锚杆可以有
开挖深度的增加整体上呈逐渐
顶竖向位移都有一定的增量,但
度的增加而增大,到工况
10
相
隆起分布图形状相似,
非发生在基坑坑壁处,而是
向先增大后减小,再增
都有一定的沉降增量,
基坑
支护
