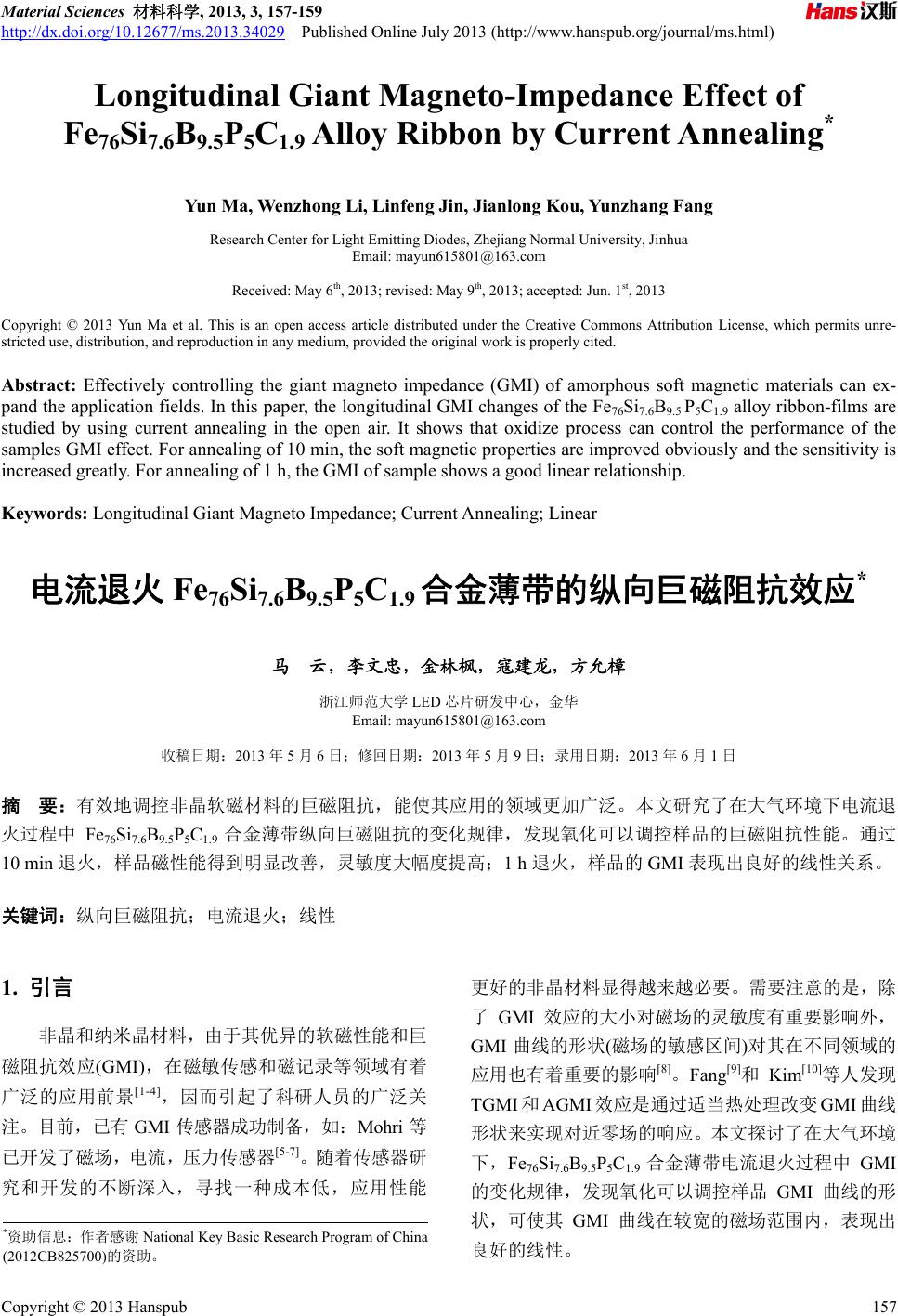

 Material Sciences 材料科学, 2013, 3, 157-159 http://dx.doi.org/10.12677/ms.2013.34029 Published Online July 2013 (http://www.hanspub.org/journal/ms.html) Longitudinal Giant Magneto-Impedance Effect of Fe76Si7.6B9.5P5C1.9 Alloy Ribbon by Current Annealing* Yun Ma, Wenzhong Li, Linfeng Jin, Jianlong Kou, Yunzhang Fa ng Research Center for Light Emitting Diodes, Zhejiang Normal University, Jinhua Email: mayun615801@163.com Received: May 6th, 2013; revised: May 9th, 2013; accepted: Jun. 1st, 2013 Copyright © 2013 Yun Ma et al. This is an open access article distributed under the Creative Commons Attribution License, which permits unre- stricted use, distribution, and reproduction in any medium, provided the original work is properly cited. Abstract: Effectively controlling the giant magneto impedance (GMI) of amorphous soft magnetic materials can ex- pand the application fields. In this paper, the longitudinal GMI changes of the Fe76Si7.6B9.5 P5C1.9 alloy ribbon-films are studied by using current annealing in the open air. It shows that oxidize process can control the performance of the samples GMI effect. For annealing of 10 min, the soft magnetic properties are improved obviously and the sensitivity is increased greatly. For annealing of 1 h, the GMI of sample shows a good linear relationship. Keywords: Longitudinal Giant Magneto Impedance; Current Annealing; Linear 电流退火 Fe76Si7.6B9.5P5C1.9 合金薄带的纵向巨磁阻抗效应* 马 云，李文忠，金林枫，寇建龙，方允樟 浙江师范大学 LED 芯片研发中心，金华 Email: mayun615801@163.com 收稿日期：2013 年5月6日；修回日期：2013年5月9日；录用日期：2013 年6月1日 摘 要：有效地调控非晶软磁材料的巨磁阻抗，能使其应用的领域更加广泛。本文研究了在大气环境下电流退 火过程中 Fe76Si7.6B9.5P5C1.9 合金薄带纵向巨磁阻抗的变化规律，发现氧化可以调控样品的巨磁阻抗性能。通过 10 min 退火，样品磁性能得到明显改善，灵敏度大幅度提高；1 h 退火，样品的 GMI 表现出良好的线性关系。 关键词：纵向巨磁阻抗；电流退火；线性 1. 引言 非晶和纳米晶材料，由于其优异的软磁性能和巨 磁阻抗效应(GMI)，在磁敏传感和磁记录等领域有着 广泛的应用前景[1-4]，因而引起了科研人员的广泛关 注。目前，已有 GMI 传感器成功制备，如：Mohri 等 已开发了磁场，电流，压力传感器[5-7]。随着传感器研 究和开发的不断深入，寻找一种成本低，应用性能 更好的非晶材料显得越来越必要。需要注意的是，除 了GMI 效应的大小对磁场的灵敏度有重要影响外， GMI曲线的形状 (磁场的敏感区间)对其在不同领域的 应用也有着重要的影响[8]。Fang[9]和Kim[10]等人发现 TGMI 和AGMI 效应是通过适当热处理改变 GMI曲线 形状来实现对近零场的响应。本文探讨了在大气环境 下，Fe76Si7.6B9.5P5C1.9 合金薄带电流退火过程中 GMI 的变化规律，发现氧化可以调控样品 GMI 曲线的形 状，可使其 GMI 曲线在较宽的磁场范围内，表现出 良好的线性。 *资助信息：作者感谢 National Key Basic Research Program of China (2012CB825700)的资助。 Copyright © 2013 Hanspub 157  电流退火 Fe76Si7.6B9.5P5C1.9 合金薄带的纵向巨磁阻抗效应 2. 实验 用单辊快淬法喷制宽 0.35 mm，厚 0.033 mm的 Fe76Si7.6B9.5P5C1.9 合金薄带，截成 100 mm，在大气环 境中进行电流退火，退火电流密度为 50 A·mm−2，然 后对其纵向巨磁阻抗进行测量。如图 1所示，测量阻 抗时，截取100 mm 合金带中间部分长度为 15 mm 的 薄带，放入一个线圈内，组成一个等效的阻抗组件。 用频率为300 KHz 的10 mA 正弦交流电驱动线圈，对 样品产生一个纵向的驱动场。线圈为线径 0.11 mm 漆 包线绕制成的100 匝内直径 0.57 mm 的螺线管，外加 的直流磁场由一赫姆赫兹提供，纵向阻抗值 Z采用 HP4294A 型阻抗分析仪测得[11]。 ex max max HH H ZZ Z100% ZZ (1) (1)式中 和分别表示任意外加磁场和最 大外加磁场下样品的阻抗值。 ex max H Z H Z 3. 结果与讨论 图2所示为铸态，电流密度为50 A·mm−2退火 10 Figure 1. Schematic diagram for the measurement of longitudinal giant magneto-impedance 图1. 纵向巨磁阻抗测量原理示意图 -1800 -1200-600060012001800 0 300 600 900 1200 H(A/ m) Z/Z(%) one hour ten min cast Figure 2. GMI curves of samples as-cast, annealed in air for ten minutes and for an hour, resp ectively 图2. 铸态样品，大气中退火 10 分钟和1小时的样品巨磁阻抗 min 和1 h 样品的 GMI 曲线。可以看到，10 min 退火 后样品的灵敏度明显增高，最大阻抗比由铸态的 754%增大到1035%。这种巨磁阻抗性能的改善，是由 于退火过程中薄带成型时的应力得到了释放。随着退 火时间的增长，GMI曲线的最大值减小，曲线展宽， 半高宽增大，在1小时退火后，最大阻抗比下降到 441%，而 GMI 曲线则表现出线性特性。 经拟合在 0~1162 A/m的磁场范围内，线性相关 系数为 0.995。图 3所示为铸态和 1 h 电流退火样品表 面的 XRD 谱线，铸态样品 XRD 谱线典型的馒头峰， 处于非晶状态；1 h 电流退火后样品的 XRD曲线依然 有一明显的馒头峰，处于非晶状态，只多出一个 Fe2O3 的峰，这说明在整个退火过程中样品的没发生相变， 最大阻抗比的变化与氧化有关。 为了进一步确定是否与表面的氧化有关，图4给 出了退火过程，样品表面的变化，为便于观察，在铸 态样品上找到了一适合观察的特征点。从图中可见， 10 min 退火样品表面已经有了一层浅浅的暗色出现， 随着退火时间的增长，这层暗色上不断有新的颗粒长 出，到 1 h时样品表面有大量的不均匀分布的氧化颗 粒形成，这说明在退火过程中，氧化是从样品表面慢 慢开始。这种氧化会导致样品表面合金成分的偏析， 正是这种偏析导致了样品纵向巨磁阻抗曲线的变化。 4. 结论 1) 大气环境中对Fe76Si7.6B9.5P5C1.9 非晶薄带短时 间(10 min)的电流退火，能释放材料成型时引入的应 力，改善材料的软磁性能，阻抗比最大值达到 1035%。 2) 长时间退火(1 h)样品则表现出良好的线性，在 0~1162 A/m的磁场范围内，线性相关系数为0.995。 30 40 50 60 70 80 90 intensity angle(2) cast 1 hour annealed Fe2O3(104) Figure 3. The XRD patterns of samples as-cast and annealed by current for an hour 图3. 铸态和一小时电流退火和样品的的 XRD 谱线 Copyright © 2013 Hanspub 158  电流退火 Fe76Si7.6B9.5P5C1.9 合金薄带的纵向巨磁阻抗效应 Copyright © 2013 Hanspub 159 铸态样品 退火 10 min 退火 60 min Figure 4. Optical micrographs of the sample surface during the annealing process 图4. 电流退火过程样品表面的原位观测 3) 退火时间延长，GMI效应的变化与样品表面 的氧化有关。当退火时间较短时，表面氧化较少，样 品以释放内应力为主，软磁性能得到改善。随着退火 时间的增长，氧化加重，样品表面成分发生偏析，导 致样品阻抗性能下降。适当地控制氧化程度就可以调 控样品的巨磁阻抗性能，以适用于不同的领域。 参考文献 (References) [1] M. H. Phan, H. X. Peng, S. C Yu, et al. Optimized giant magne- toimpedance effect in amorphous and nanocrystalline materials. Journal of Applied Physics, 2006, 99(8): Article ID: 08C505. [2] I. Giouroudi, H. Hauser, L. Musiejovsky, et al. Giant magneto- impedance sensor integrated in an oscillator system. Journal of Applied Physics, 2006, 99(8): Article ID: 08D906. [3] G. V. Kurlyandskaya, V. F. Miyar, A. Saad, et al. Giant magne- toimpedance: A label-free option for surface effect monitoring. Journal of Applied Physics, 2007, 101(5): Article ID: 054505. [4] T. Nakai, K. Ishiyama and J. Yamasaki. Analysis of steplike change of impedance for thin-film giant magnetoimpedance element with inclined stripe magnetic domain based on magnetic anergy. Journal of Applied Physics, 2007, 101(9): Article ID: 09N106. [5] K. Mohri, T. Uchiyama and P. V. Panina. Recent advances of micro magnetic sensors and sensing application. Sensors and Actuators A: Physical, 1997, 59(1-3): 1-8. [6] R. Valensuela, J. J. Freijo, A. Salcedo, A. Hernando, et al. A mi- niature dc current sensor based on magnetoimpedance. Journal of Applied Physics, 1997, 81(8): 4301-4303. [7] M. Tejedor, B. Hernando, M. L. Sanchez, et al. Magneto-im- pedance effect in amorphous ribbons for stress sensor applica- tion. Sensors and Actuators A: Physical, 2001, 81(1-3): 98-101. [8] M. H. Phan, H. X. Peng. Giant magnetoimpedance materials: Fundamentals and applications. Progress in Materials Science, 2008, 53(2): 323-420. [9] Q. K. Man, Y. Z. Fang. A new type of longitudinally driven GMI effect of FeCo-based alloy. Chinese Science Bulletin, 2008, 53(3): 329-334. [10] C. G. Kim, K. J. Jang, H. C. Kim, et al. Asymmetric giant mag- netoimpedance in field-annealed Co-based amorphous ribbon. Journal of Applied Physics, 1999, 85(8): 5447-5449. [11] 杨介信, 杨燮龙, 陈国等. 一种 新型的纵向驱动巨磁致阻 抗 效应[J]. 科学通报, 1998, 43(10): 1051-1053. |
