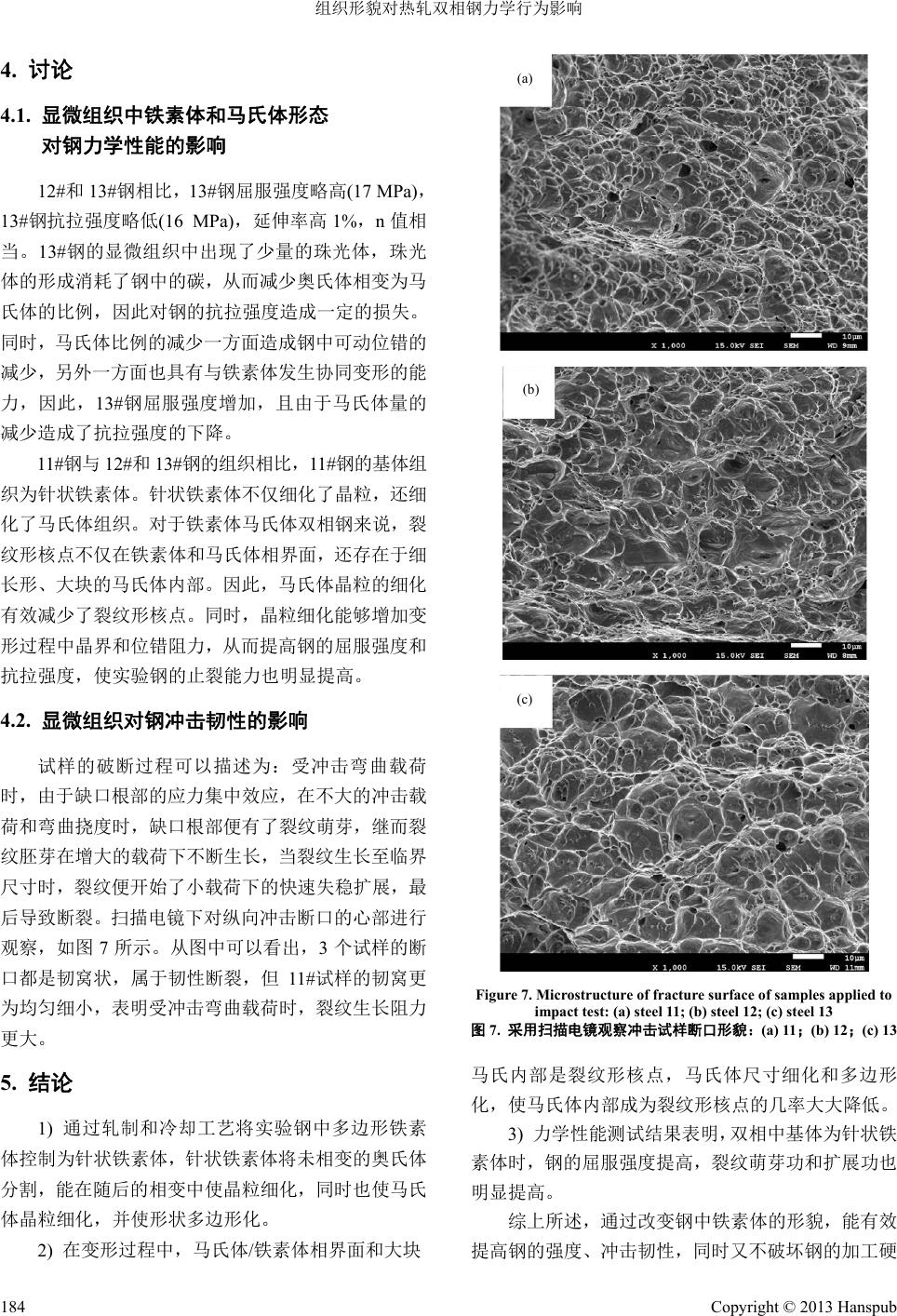

 Material Sciences 材料科学, 2013, 3, 179-185 http://dx.doi.org/10.12677/ms.2013.34033 Published Online July 2013 (http://www.hanspub.org/journal/ms.html) Effects of Microstructures on Mechanical Behavior of Dual-Phases Steel Jia Guo, Zhiqiang Yao, Yu Du, Jie Liu, Fei Li, Guosen Zhu Shougang Research Institute of Technology, Beijing Email: guojia1017@sohu.com Received: Dec. 12th, 2012; revised: Dec. 15th, 2012; accepted: Jun. 10th, 2013 Copyright © 2013 Jia Guo et al. This is an open access article distributed under the Creative Commons Attribution License, which permits unre- stricted use, distribution, and reproduction in any medium, provided the original work is properly cited. Abstract: The ingots were rolled by 550 mills in laboratory and the different shapes and distributions of ferrite and martensite were obtained by changing the cooling process. The influence of the shape and distribution of ferrite and martensite on mechanical properties of dual phase steel was investigated. The results indicated that, the size of marten- site is finer, and the distribution of martensite is more homogeneous in steel with the microstructure mixed by polygonal ferrite, acicular ferrite and martensite than that of steel with the microstructure mixed by polygonal ferrite and marten- site. Moreover, the values of yield strength, tensile strength and impact toughness increase apparently, the value of elongation decreases. Keywords: Ferrite/Martensite Dual Phase Steel; Tension Test Properties; Impact Property 组织形貌对热轧双相钢力学行为影响 郭 佳，姚志强，杜 宇，刘 杰，李 飞，朱国森 首钢技术研究院，北京 Email: guojia1017@sohu.com 收稿日期：2012 年12 月12日；修回日期：2012 年12 月15日；录用日期：2013 年6月10 日 摘 要：采用 550小轧机进行了实验室轧制实验，通过改变冷却工艺改变双相钢显微组织中铁素体和马氏体形 貌和分布，研究了铁素体和马氏体形貌和分布对钢力学行为的影响。实验结果表明，当组织中的铁素体由多边 形铁素体部分转变为针状铁素体时，马氏体的尺寸变小且分布更为均匀。此时，钢的屈服强度和抗拉强度明显 提高，延伸率略有下降，冲击性能明显提高。 关键词：铁素体/马氏体双相钢；拉伸性能；冲击性能 1. 引言 目前高端轿车车轮用钢板主要采用热轧双相钢， 随着汽车行业的迅速发展，其市场需求也越来越大。 影响热轧双相钢性能的组织因素主要是马氏体的体 积分数、形状、分布及铁素体的形貌、分布和晶粒细 化程度。 前人以多边形铁素体/马氏体为载体钢对钢的力 学性能进行了大量研究。通常认为，双相钢的应变硬 化分为三个阶段[1]。2008 年，A. Kumara等人的研究 表明[2]，随双相中马氏体含量增加，三个阶段的应变 硬化值都有所升高。2009 年，G. Avramovic-Cingara 等人[3]研究了双相钢中的裂纹形核机制，研究表明， 铁素体马氏体相界面、相邻马氏体界面是裂纹形核核 心。2008 年，Min Yang等人[4]研究了双相钢冲击断口 Copyright © 2013 Hanspub 179  组织形貌对热轧双相钢力学行为影响 的分层裂纹现象，认为冲击断口上的裂纹是由于含Si 和Mn 的夹杂物，并沿马氏体铁素体界面扩展。2009 年，P. Movahed等人[5]研究了马氏体体积变化对钢强 度和塑性的影响，认为当钢中马氏体体积分数超过 50%时，继续增加马氏体体积分数，钢的强度和延性 都下降。2010 年，Marion Calcagnotto 等人[6]研究了晶 粒细化到1 μm对双相钢力学性能的影响，结果表明， 细晶不仅有效提高钢的强度和延伸率，还能提高钢的 初始应变速率，此外，细晶使马氏体分布均匀并有球 化趋势，有效减少裂纹形核点。 本研究通过改变部分铁素体形貌，使马氏体形貌 也有所改变。针对这些组织形貌上的改变，研究其对 力学性能的影响。 2. 实验材料和试验方法 采用 50 kg真空感应炉冶炼，冶炼完成后倒入模 子中成为铸坯，铸坯尺寸为：150 × 150 × 300 (mm)。 机加工切除铸坯缩孔，并将铸坯分割成 3块尺寸为： 40 × 150 × 250 (mm)的铸坯。取尺寸为 20 × 20 × 20 (mm)铸坯样，光谱化验成分，实验钢的设计成分和化 验成分如表 1所示。采用 550 小轧机进行轧制实验。 坯子随炉升温到1200℃保温 1 h，加 N2作为保护性气 氛。两阶段控制轧制，轧制工艺和冷却工艺如图 1所 示。压下量控制如下：40 mm—30 mm—20 mm—15 mm，15 mm—11 mm—8 mm—6 mm。轧后层流冷却 至室温，热轧板剪切成合适尺寸后入炉，炉温100℃， 保温 2 h 后随炉冷却。 从3块热轧板上分别取尺寸为：10 × 10 × 20 (mm) 试样，依次采用 150#~1500#砂纸研磨，随后抛光，硝 酸酒精和lepera 试剂侵蚀，在激光共聚焦显微镜下观 察试样的显微组织，观察位置为试样厚度的 1/4 处， 平行于轧向的平面。从 3块轧板上分别取拉伸和冲击 试样进行力学性能的测试。采用激光共聚焦显微镜观 察拉伸试样颈缩前，颈缩和拉断状态时试样的显微组 Table 1. Chemical composition of steel (mass, %) 表1. 实验钢成分(质量分数，%) C Si Mn P S Cr, Mo 目标成分 0.05 0.1 1.40 0.011 0.009 ≤1.0 实际成分 0.055 0.06 1.40 0.010 0.005 ≤1.0 Figure 1. Rolling and cooling process of the steel 图1. 实验钢轧制和冷却工艺 Copyright © 2013 Hanspub 180  组织形貌对热轧双相钢力学行为影响 织状态。采用示波冲击设备研究显微组织中裂纹形核 和扩展过程中的能量变化。 3. 实验结果 3.1. 力学性能 从热轧板上取纵向试样进行力学性能测试，拉伸 试样尺寸为：总长 400 mm，平行段长度 100 mm，平 行段宽度25 mm。拉伸实验结果如表 2所示。从表 2 中可以看出，11#钢屈服和抗拉强度都较高，12#和13# 钢强度相当，11#钢的延伸率较低。 表3为实验钢的冲击性能，从图中可以看出，3 块钢的纵向冲击性能明显好于横向冲击性能，随实验 温度降低，冲击值明显降低。3块钢相比，冲击性能 较好的是 11#，12 #和13#相当。 3.2. 显微组织 采用激光共聚焦显微镜观察硝酸酒精和lepera试 剂侵蚀后试样的显微组织，如图 2所示。从图 2中可 以看出，11#钢的显微组织中的铁素体以多边形铁素 体为主，有部分针状铁素体，马氏体块分布均匀，尺 寸细小，并且相邻的 2至3个马氏体条有位向一致现 象。12#钢和13#钢显微组织中的铁素体以多边形铁素 Table 2. Strength, elongation and n value of steels 表2. 实验钢强度、延伸率和 n值 Rp0.2 (MPa) Rm (MPa) A80mm (%) No. 样本 均值 样本 均值 样本 均值 N10-Ag 11-1 365 630 18.0 0.14 11-2 343 623 24.5 0.15 11-3 355 354 625 626 24.5 22.3 0.13 12-1 315 595 28.5 0.17 12-2 315 595 29.0 0.16 12-3 326 318 600 596 24.0 27.1 0.17 13-1 335 560 25.5 0.17 13-2 340 585 25.0 0.16 13-3 330 335 595 580 27.0 25.8 0.15 Table 3. Impact value of steels 表3. 实验钢的冲击性能 冲击吸收能量 KV2, J 纵向试样 横向试样 No. 缺口 类型 试验温度 (℃) 试样尺寸 (mm × mm) 试样 1 试样 2 试样 3 均值 试样 1 试样 2 试样 3 均值 V 0 5 × 10 75 55 56 62 38 37 38 37 V −20 5 × 10 51 63 49 54.3 31 32 32 31 11# V −40 5 × 10 24 30 40 31.3 21 23 22 22 V 0 5 × 10 66 52 54 57.3 32 36 32 33 V −20 5 × 10 45 31 29 35 31 28 30 30 12# V −40 5 × 10 20 20 25 21.6 16 16 16 16 V 0 5 × 10 55 62 58 58.3 39 35 41 38 V −20 5 × 10 34 36 39 36.3 31 27 26 28 13# V −40 5 × 10 26 22 22 23.3 19 15 17 17 Copyright © 2013 Hanspub 181  组织形貌对热轧双相钢力学行为影响 Figure 2. Confocal laser scanning micrographs showing: (a) steel 11; (c) steel 12 and (e) steel 13 were etched by nital; (b) steel 11, (d) steel 12 and (f) steel 13 were etched by lepera 图2. 激光共聚焦显微镜观察实验钢显微组织：(a) 11；(c) 12；(e) 13采用硝酸酒精侵蚀；(b) 11；(d) 12；(f) 13采用 lepera 侵蚀 体为主，马氏体以块状为主，13#钢中还有少量的珠 光体组织。 3.3. 应变硬化行为 9个试样的拉伸曲线如图 3所示，从图中可以看 出，几个试样的拉伸曲线都没有屈服平台。图4中的 曲线斜率代表双相钢平均应变硬化指数 n，其应变硬 化行为都分为两个阶段：第一阶段 n值较高，第二阶 段n值下降。几种实验钢的应变硬化行为一致，表明 部分针状铁素体的生成对钢的应变硬化行为影响较 小。 3.4. 不同变形量下中双相钢组织中裂纹 的形核和扩展 采用激光共聚焦显微镜观察拉伸试样颈缩时试 样的显微组织状态，如图 5所示。从图中可以看出， Copyright © 2013 Hanspub 182  组织形貌对热轧双相钢力学行为影响 Figure 3. Tensile curves of steels 图3. 实验钢的拉伸曲线 Figure 4. True stress-strain curve of steels 图4. 实验钢真应力-真应变曲线 11#钢的裂纹形核与铁素体和马氏体相界面，12# 和 13#钢的裂纹形核位置除在铁素体和马氏体相界面处 以外，还有细长形和块状马氏体内部。 3.5. 示波冲击 采用夏氏 V形缺口试样的阶梯能量示波冲击法， 考察实验钢破断过程中裂纹的萌芽、生长与扩展特 性。阶梯能量的冲击功由摆锤的预扬角确定，摆锤预 扬角角度分别为：40˚、60˚、100˚，实验温度为 0℃。 图6所示为不同预仰角条件下的裂纹萌芽功Ak 1 和裂纹扩展功Ak23。从图 6可以看出，几种钢横向和 纵向冲击试样相比，11#钢的裂纹萌芽和扩展消耗的 功最大；几种钢的裂纹萌芽功Ak1均低于裂纹扩展功 Ak23。 (a) (b) Figure 5. The SEM micrographs of void formation in steel 11 (a) ferrite-martensite interface and steel 13 (b) martensite and adjacent martensite regions 图5. 扫描电镜下观察实验钢的裂纹形核位置：实验钢 11 (a)在铁素体和马氏体相界面；实验钢 12(b)在马氏体内部 和相邻马氏体之间 Figure 6. Energy of crack initiation and propagation of specimens in instrumented impact test under the different angle of jar weight 图6. 示波冲击实验中不同仰角下实验钢的裂纹萌芽功和扩展功 Copyright © 2013 Hanspub 183  组织形貌对热轧双相钢力学行为影响 4. 讨论 4.1. 显微组织中铁素体和马氏体形态 对钢力学性能的影响 12#和13#钢相比，13#钢屈服强度略高(17 MPa)， 13#钢抗拉强度略低(16 MPa)，延伸率高 1%，n值相 当。13#钢的显微组织中出现了少量的珠光体，珠光 体的形成消耗了钢中的碳，从而减少奥氏体相变为马 氏体的比例，因此对钢的抗拉强度造成一定的损失。 同时，马氏体比例的减少一方面造成钢中可动位错的 减少，另外一方面也具有与铁素体发生协同变形的能 力，因此，13#钢屈服强度增加，且由于马氏体量的 减少造成了抗拉强度的下降。 11#钢与 12#和13#钢的组织相比，11 #钢的基体组 织为针状铁素体。针状铁素体不仅细化了晶粒，还细 化了马氏体组织。对于铁素体马氏体双相钢来说，裂 纹形核点不仅在铁素体和马氏体相界面，还存在于细 长形、大块的马氏体内部。因此，马氏体晶粒的细化 有效减少了裂纹形核点。同时，晶粒细化能够增加变 形过程中晶界和位错阻力，从而提高钢的屈服强度和 抗拉强度，使实验钢的止裂能力也明显提高。 4.2. 显微组织对钢冲击韧性的影响 试样的破断过程可以描述为：受冲击弯曲载荷 时，由于缺口根部的应力集中效应，在不大的冲击载 荷和弯曲挠度时，缺口根部便有了裂纹萌芽，继而裂 纹胚芽在增大的载荷下不断生长，当裂纹生长至临界 尺寸时，裂纹便开始了小载荷下的快速失稳扩展，最 后导致断裂。扫描电镜下对纵向冲击断口的心部进行 观察，如图 7所示。从图中可以看出，3个试样的断 口都是韧窝状，属于韧性断裂，但11#试样的韧窝更 为均匀细小，表明受冲击弯曲载荷时，裂纹生长阻力 更大。 5. 结论 1) 通过轧制和冷却工艺将实验钢中多边形铁素 体控制为针状铁素体，针状铁素体将未相变的奥氏体 分割，能在随后的相变中使晶粒细化，同时也使马氏 体晶粒细化，并使形状多边形化。 2) 在变形过程中，马氏体/铁素体相界面和大块 (a) (b) (c) Figure 7. Microstructure of fracture surface of samples applied to impact test: (a) steel 11; (b) steel 12; (c) steel 13 图7. 采用扫描电镜观察冲击试样断口形貌：(a) 11；(b) 12；(c) 13 马氏内部是裂纹形核点，马氏体尺寸细化和多边形 化，使马氏体内部成为裂纹形核点的几率大大降低。 3) 力学性能测试结果表明，双相中基体为针状铁 素体时，钢的屈服强度提高，裂纹萌芽功和扩展功也 明显提高。 综上所述，通过改变钢中铁素体的形貌，能有效 提高钢的强度、冲击韧性，同时又不破坏钢的加工硬 Copyright © 2013 Hanspub 184  组织形貌对热轧双相钢力学行为影响 Copyright © 2013 Hanspub 185 化性能。对于变形较小的部件，可以替代高强钢，同 时又具有较好的加工性能。 参考文献 (References) [1] G. Avramovic-Cingaraa. Micromechanical modeling of the effect of particle size difference in dual phase steels. International Journal of Solids and Structures, 2003, 40(13-14): 3379-3391. [2] A. Kumar, S. B. Singh and K. K. Ray. Influence of bainite/ martensite-content on the tensile properties of low carbon dual- phase steels. Materials Science and Engineering A, 2008, 474(1-2): 270-282. [3] G. Avramovic-Cingara, Y. Ososkov, M. K. Jain and D. S. Wil- kinson. Effect of martensite distribution on damage behaviour in DP600 dual phase steels. Materials Science and Engineering A, 2009, 516(1-2): 7-16. [4] M. Yang, Y. J. Chao, X. D. Li and J. Z. Tan. Splitting in dual- phase 590 high strength steel plates. Part I. Mechanisms Materi- als Science and Engineering A, 2008, 497(1-2): 451-461. [5] P. Movahed, S. Kolahgar, S. P. H. Marashi, M. Pouranvari and N. Parvina. The effect of intercritical heat treatment temperature on the tensile properties and work hardening behavior of ferrite- martensite dual phase steel sheets. Materials Science and Engi- neering A, 2009, 518: 1-6. [6] M. Calcagnotto, D. Ponge and D. Raabe. Effect of grain refine- ment to 1 μm strength and toughness of dual-phase steels. Mate- rials Science and Engineering A, 2010, 527(13-14): 7832-7840. |
