设为首页 加入收藏 期刊导航 网站地图
  • 首页
  • 期刊
    • 数学与物理
    • 地球与环境
    • 信息通讯
    • 经济与管理
    • 生命科学
    • 工程技术
    • 医药卫生
    • 人文社科
    • 化学与材料
  • 会议
  • 合作
  • 新闻
  • 我们
  • 招聘
  • 千人智库
  • 我要投搞
  • 办刊

期刊菜单

  • ●领域
  • ●编委
  • ●投稿须知
  • ●最新文章
  • ●检索
  • ●投稿

文章导航

  • ●Abstract
  • ●Full-Text PDF
  • ●Full-Text HTML
  • ●Full-Text ePUB
  • ●Linked References
  • ●How to Cite this Article
Smart Grid 智能电网, 20 11, 1, 1-5
http://dx.doi.org/10.12677/sg.2011.11001 Published Online June 2011 (http://www.hanspub.org/journal/sg/)
Copyright © 2011 Hanspub SG
Study on the Removal of Scale on the Metal Surface by a
Kind of Film-Growth Imidazoline Inhibitor BW
Xuej u n Xi e 1, Pinguo Zou1, Ruiming Wang2, Hao Wang1, T i aobing Xiao1, Keru Peng1, Xunjie Gong1
1School of Power and Mechanical Engineering, Wuhan University, Wuhan
2Hubei Huadian Xiangfan Power Generating Corporation, Ltd., Xiangfan
Email: xiexuejun@163.com
Received: Apr. 18th, 2011; revised: May 20th, 2011; accepted: May 23rd, 2011.
Abstract: The property of removal of scale on the metal surface by a kind of film-growth imidazoline in-
hibitor BW fitting for lay-up protection of thermal equipments in domestic power plant at present was exam-
ined by the autoclave test in the laborato ry an d the app licatio n test in th e power plan ts, an d droping water and
acidic CuSO4 test. Results showed that film could be formed with BW on the metal surface, and the rust on
the metal surface and the scale on the thermal equipment surface could be removed by BW.
Keywords: Lay-Up Protection; Film-Growth Inhibitor; Removal of Scale
咪唑啉类成膜缓蚀剂 BW 对金属表面沉积物或垢的
去除研究
谢学军 1,邹品果 1,王瑞明 2,王 浩1,肖调兵 1,彭珂如 1,龚洵洁 1
1武汉大学动力与机械学院,武汉
2湖北华电襄樊发电有限公司,襄樊
Email: xiexuejun@163.com
收稿日期:2011 年4月18日;修回日期:2011 年5月20 日;录用日期:2011 年5月23 日
摘 要:通过高压釜试验、电厂应用试验和水滴试验、酸性Cu SO 4点滴试验,研究了一种可用于目前
我国火力发电厂热力设备停用保护的咪唑啉类成膜缓蚀剂 BW 对金属表面沉积物或垢的去除性能。研
究结果表明,BW 在已锈蚀的碳钢试片表面和电厂热力设备金属表面形成耐蚀性较好的保护膜的同时,
对锈蚀试片表面的腐蚀产物、热力设备金属表面的沉积物或垢有一定的清洗、去除作用。
关键词:停用保护;成膜缓蚀剂;除垢
1. 引言
火力发电厂的热力设备在停、备用期间,特别是
在机组解体检修期间,如果不采取有效保护措施,会
造成严重锈蚀。这样不仅会延长机组的启动并网时
间,降低机组效率,而且会缩短锅炉化学清洗周期和
设备使用寿命[1]。
停用保护是众所周知的防止发电机组热力设备腐
蚀的必要措施。目前,防止热力设备停用腐蚀的方法
主要有充氮法、保持蒸气压力法、锅炉满水保护法、
烘干法、干燥剂法、真空法、氨–联胺法、气相缓蚀
剂法等。虽然这些保护方法对防止锅炉停用腐蚀有一
定效果,但也存在明显不足,如保护操作比较复杂和
麻烦;保护范围有限,不能保护汽轮机;除烘干法外,
基本上都不能适应检修需要。为了克服现有保护方法
的不足,我们研究开发了热力设备停用保护新型成膜
缓蚀剂(咪唑啉类缓蚀剂 BW)及其停用保护方法。该法
在机组滑停过程中,一次性加入成膜缓蚀剂。在一定
谢学军等 咪唑啉类成膜缓蚀剂对金属表面沉积物或垢的去除研究
2 | BW
温度和压力下,成膜缓蚀剂在热力设备(包括锅炉、汽
轮机等)表面成膜,膜的形成,隔绝金属基体跟大气与
水的直接接触,从而达到防止金属腐蚀的目的,因而
可用于目前我国火力发电厂热力设备的停用保护[1,2]。
BW 不仅能在金属表面成膜,而且对金属表面的腐蚀
产物如锈等有一定的清洗、去除作用。下面报道我们
通过高压釜试验和电厂应用试验研究的 BW对金属表
面沉积物或垢的去除性能。
2.试验
2.1. BW成膜与去垢(或沉积物)效果评价的实验
室试验
(1) 试验方法
将用金相砂纸打磨光亮并用丙酮、无水乙醇清洗
干净、干燥的 20 号碳钢试片,和用丙酮、无水乙醇清
洗干净、干燥的已锈蚀 20号碳钢试片,在含 40 mg/LBW
的高压釜釜液(液侧)中、釜液上方(汽侧)各挂 2片,模
拟锅炉运行环境和水质条件,即控制釜液 pH 值为 9.5、
恒温温度为 280℃、成膜时间为 2小时进行试验。已
锈蚀的 20 号碳钢试片是将粗磨的试片在大气中吊两
个月获得的,其表面呈黄褐色,锈蚀严重。碳钢试片
的成膜效果通过对所挂试片进行表面观察和水滴试
验、酸性 CuSO4点滴试验评价,BW 对已锈蚀碳钢试
片表面的锈的去除作用通过高压釜试验前后试片的质
量变化来评价。
水滴试验是根据水滴在成膜试片上的铺展程度来
鉴别膜的致密程度和憎水性的好坏,进而推测膜的耐
蚀性。水滴在成膜试片上的铺展程度越小,说明膜的
憎水性越好,膜的耐蚀性也越好。
酸性 CuSO4点滴试验是将配制好的蓝色酸性
CuSO4溶液滴到成膜试片的表面,由于酸性 CuSO4溶
液有强腐蚀性,当膜被其侵蚀破坏后,试片露出金属
基体铁,铁置换出铜显红色。所以根据由蓝色变为红
色的时间长短可推测膜的致密性、耐蚀性,根据Cu SO 4
溶液液滴覆盖处由初红变为全红时间的长短可推测膜
的均匀性。一般说来,由蓝变红的时间越长,说明膜
越致密,膜的耐蚀性越好,由初红到全红的时间越短,
说明膜越均匀。酸性 CuSO4溶液的成分为:0.4 mol/L
CuSO4溶液 40 mL + 10% NaCl溶液 20 mL + 0.1
mol/LHCl 溶液 15 mL。
(2) 试验结果
1) 打磨光亮的碳钢试片在含 BW 的高压釜中的
成膜效果。
试验条件为:高压釜中试液的 BW 浓度为 40
mg/L ,恒温温度为 280℃,pH = 9.5,恒温 2 h,20号
碳钢试片表面打磨光亮,试验结果如表 1。
2) 已锈蚀碳钢试片在含 BW 的高压釜中的成膜
及锈的清洗、去除试验结果。
试验条件为:高压釜试液中的 BW 浓度为
40mg/L,恒温温度为 280℃,恒温 2小时,pH = 9.5,
试验结果如表 2。
2.2. BW成膜与去垢(或沉积物)效果评价的电厂
应用试验
(1) 试验方法
为了研究BW 对热力设备表面沉积物或垢的清
洗、去除作用,选择热力设备表面清洁程度不同的 A、
B两台机组采用 BW 进行停用保护,进行 BW 高温成
膜和清洗、去除沉积物或垢的应用研究。因为机组 A
继上次化学清洗后已运行了近 4年,因此其热力设备
内表面的沉积物或垢较多;而机组 B为新机组,刚刚
完成试运行,因此其热力设备内表面较干净,沉积物
或垢很少。
采用 BW 进行高温成膜和清洗、去除沉积物或垢
的过程如下:利用机组给水加除氧剂的加药系统作为
BW 的加入系统;机组滑停时,当锅炉主汽压力或汽
包压力降至 10.0 MPa及以下、主汽温度在 500℃及以
下,且估计从加药开始至锅炉灭火这段时间不会超过
3 h而又不少于 2 h时,除氧器、凝汽器尽量维持较高
水位;停运机组与运行机组的辅汽切为本机带,保持
停运机组单元制运行方式,保证停运机组与运行机组
Table 1. The film formed effect of the bright carbon steel specimens
polished in the autoclave with BW added
表1. 打磨光亮的碳钢试片在含BW的高压釜中的成膜效果
试片表面颜色及水滴形状 CuSO4点滴时间(S)
恒温温度
(℃) 汽相 液相 汽相 液相
初红 297 初红 220
280 蓝黑色、均匀,
球状
黑灰色、均匀,
球状 全红 317 全红 222
Copyright © 2011 Hanspub SG
谢学军等 咪唑啉类成膜缓蚀剂对金属表面沉积物或垢的去除研究 | BW
Copyright © 2011 Hanspub SG
3
Table 2. The test results for film formed and rust removed of the rusty carbon steel specimens in the autoclave with BW added
表2. 已锈蚀碳钢试片在含BW 的高压釜中的成膜及锈的清洗、去除试验结果
试片表面颜色及水滴形状 CuSO4点滴时间(S)
片号
汽相 液相 汽相 液相
试片的试验前重量(g) 试片的试验后重量(g) 试片的失重(g)
5 暗红棕色,
半球状 初红 198
全红 228 14.1787 13.1746 0.0041
6 暗红棕色,
半球状 初红 190
全红 222 14.7142 14.7124 0.0018
7 暗红棕色,
半球状 初红 162
全红 171 14.6453 14.6432 0.0021
8 暗红棕色,
半球状 初红 155
全红 163 14.2972 14.2948 0.0024
的水、汽不互串;关闭排污,将给水流量尽可能调低
后,通知化学人员开启加除氧剂的加药泵加 BW,在
1 h~1.5 h内加完;在此期间,维持控制主汽压力或汽
包压力为 3.0 MPa~10.0 MPa(对应饱和 水温度为
240℃~304℃)、主汽温度在 500℃以下,主汽压力或
汽包压力、主汽温度降下来后可维持住或继续缓慢往
下降,但不得反弹。
加BW 开始,立即采取给水、凝结水、饱和蒸汽
样品,测定其 pH 值、电导率、铁、铜等的含量,然
后每隔 30 min各取样化验一次。
加BW 完毕,为保证BW 在热力设备水汽系统内
分布均匀而形成保护膜,再控制主汽压力或汽包压力
在3.010.0 MPa、主汽温度在 500℃以下使水汽循环 1
h1.5 h后锅炉灭火,在此期间,仍每隔 30 min采取
给水、凝结水、饱和蒸汽,测定其pH 值、电导率、
铁、铜等的含量。
当锅炉主汽压力或汽包压力降至机组热炉放水规
程规定的压力时热炉放水,运行人员认真按热炉放水、
余热烘干步骤进行。各加热器、凝汽器、除氧器应尽
早放水,放水时温度不得低于60℃。
BW 的成膜效果通过肉眼观察和酸性 CuSO4点滴
试验评价,BW 对沉积物或垢的清洗、去除效果通过
测定水、汽样品中铜、铁含量来评价。
(2) 试验结果
待机组停运、冷却、解体后,对成膜效果进行了
检查,检查的水汽系统热力设备包括汽包及其内部装
置、下联箱、水冷壁管、过热器管、省煤器管、再热
器管、主汽门、汽轮机、除氧器等,检查结果为热力
设备内表面形成了保护膜,滴在膜表面的蓝色酸性硫
酸铜溶液,超过 1小时不变红。BW 的加入及循环过
程中测得的水汽品质如表 3、表 4。
3. 讨论
3.1. BW成膜与去垢(或沉积物)效果评价的实验
室试验结果讨论
(1) 由表1所示的碳钢试片表面状态、水滴试验
结果和酸性CuSO4点滴试验结果可知,当高压釜中
BW 的浓度达 40 mg/L、pH 为9.5、恒温温度为 280℃、
成膜时间为 2小时时,表面打磨光亮的碳钢试片表面
形成了耐蚀性较好的保护膜。
(2) 从表 2可以看出,BW 在已锈蚀试片表面也能
成膜,所成膜的耐蚀性也较好;而且锈蚀试片成膜后
反而有少许失重,说明 BW 对锈蚀试片表面的腐蚀产
物有一定的清洗、去除作用。
3.2. BW成膜与去垢(或沉积物)效果评价的电厂
应用试验结果讨论
由表 3、表4可知,机组A、B的热力设备水汽系
统中加入 BW 后,给水、炉水、凝结水和饱和蒸汽的铜、
铁含量均比正常运行时偏高,但机组 A的偏高更多。
目前大容量、高参数锅炉的补给水都是二级除盐
水,凝结水也进行了除盐精处理,因此锅炉受热表面
谢学军等 咪唑啉类成膜缓蚀剂对金属表面沉积物或垢的去除研究 | BW
Copyright © 2011 Hanspub SG
4
Table 3. Quality analysis for water and vapour of unit A during BW added and cycled
表3. BW加入及循环过程中机组A的水、汽品质分析
给水(省煤器出口) 炉水 凝结水(凝结水泵出口,g/l) 饱和蒸汽(g/l)
时间 pH DD
(S/cm)
Fe
(g/L)
Cu
(g/L) pH PO43
(mg/L)
DD
(S/cm)
Fe
(g/L)
Cu
(g/L) pH DD
(S/cm)
Fe
(g/L)
Cu
(g/L) pH DD
(S/cm)
Fe
(g/L)
Cu
(g/L)
1:08 9.32 / 36.00 15.7 9.77 4.25 22.7 578.277.6 9.18/ 53.2 13.6 9.21 0.097 36.0 13.6
1:38 9.36 0.385 41.20 17.8 9.80 7.05 23.5 401.544.0 9.17 0.45827.4 13.6 9.17 0.123 1.7 8.4
2:08 9.34 0.493 32.60 15.7 9.83 7.20 25.0 526.756.6 9.24 0.55722.3 62.9 9.22 0.491 8.6 7.3
2:38 9.33 0.744 219.60 31.5 9.78 7.42 24.7 324.277.6 9.240.70444.6 101.7 9.20 0.551 39.5 9.4
3:08 9.39 0.941 68.60 56.6 9.79 8.08 25.9 427.279.7 9.350.950190.4169.9 9.28 0.746 226.58.4
3:38 9.53 1.338 31.13 41.8 9.78 8.50 26.0 114.926.2 9.511.25266.9 209.7 9.41 0.982 54.9 15.7
备注:表中“pH”是在 25℃测得的值;“DD”表示电导率,也是在 25℃测得的值;“/”表示未检测。
Table 4. Quality analysis for water and vapour of unit B during BW added and cycled
表4. BW加入及循环过程中机组B的水、汽品质分析
给水(省煤器出口) 炉水 凝结水(凝结水泵出口) 饱和蒸汽
时间 pH Fe
(g/L)
Cu
(g/L) pH PO43
(mg/L)
Fe
(g/L)
Cu
(g/L) pH Fe
(g/L)
Cu
(g/L) pH Fe
(g/L)
Cu
(g/L)
1:30 9.33 7.08 9.2 9.83 12.1010.1711.6 9.24 7.75 8.60 9.40 12.3310.40
2:00 9.32 2.87 6.6 9.85 / 8.75 12.4 9.26 8.68 9.40 9.40 11.369.70
2:30 9.36 10.58 8.9 9.85 14.7716.898.6 9.26 20.56 11.40 9.40 7.98 8.60
3:00 9.34 4.40 10.6 9.85 16.3120.746.9 9.21 17.70 10.40 9.40 8.80 9.40
3:30 9.30 10.89 9.6 9.78 / 10.687.8 9.19 21.72 14.30 9.40 8.63 7.60
4:00 9.50 12.18 19.24 9.80 / 11.2515.12 9.18 20.97 16.72 9.40 12.9010.64
备注:表中“pH”是在 25℃测得的值。
的沉积物或垢中钙、镁水垢已很少,而主要是金属的
腐蚀产物。BW 加入热力设备水汽系统后,测得水、
汽样品中铜、铁的含量比正常运行时的高,可能有三
个原因。一是对于汽包炉,由于采用 BW 进行停用保
护时,负荷、给水流量、蒸发量已变小,再加上要求
关闭所有排污和尽量少补水,因而有可能使水、汽品
质变差,使铜、铁的含量升高,但不至于使铜、铁含
量升高很多,而且这样导致机组 A、B的水、汽样品
中铜、铁含量升高的情况应差不多。试验的两台机组
的水、汽样品中铜、铁含量升高的情况却不是这样,
所以认为这种可能性不是主要的。二是 BW 腐蚀了金
属而使水、汽样品中铜、铁含量升高,如果是这样,
则试验的两台机组的水、汽样品中铜、铁含量升高的
情况也应差不多,试验结果也不是这样,而且实验室
用BW 对光洁试片进行高压釜成膜试验时,试验后试
片质量增加、釜液中铁离子的含量却很小,说明 BW
不会腐蚀金属,而是在金属表面形成保护膜。三是BW
对金属表面原有的沉积物或垢具有清洗、去除作用,
因为 BW 是表面活性剂,能促进金属表面润湿并渗透
到金属表面原有的沉积物或垢下面成膜,在这一过程
中,金属表面原有的一部分沉积物或垢就被溶解或剥
离下来,从而导致水、汽样品中铜、铁含量升高,而
且金属表面原有的沉积物或垢越多,水、汽样品中铜、
铁含量升高也越多(机组A的情况正是这样,机组 B
的情况则相反),甚至导致金属表面所成膜的颜色不好
看,因为混杂有金属表面原有沉积物或垢的颜色,如
红棕色。
4. 结论

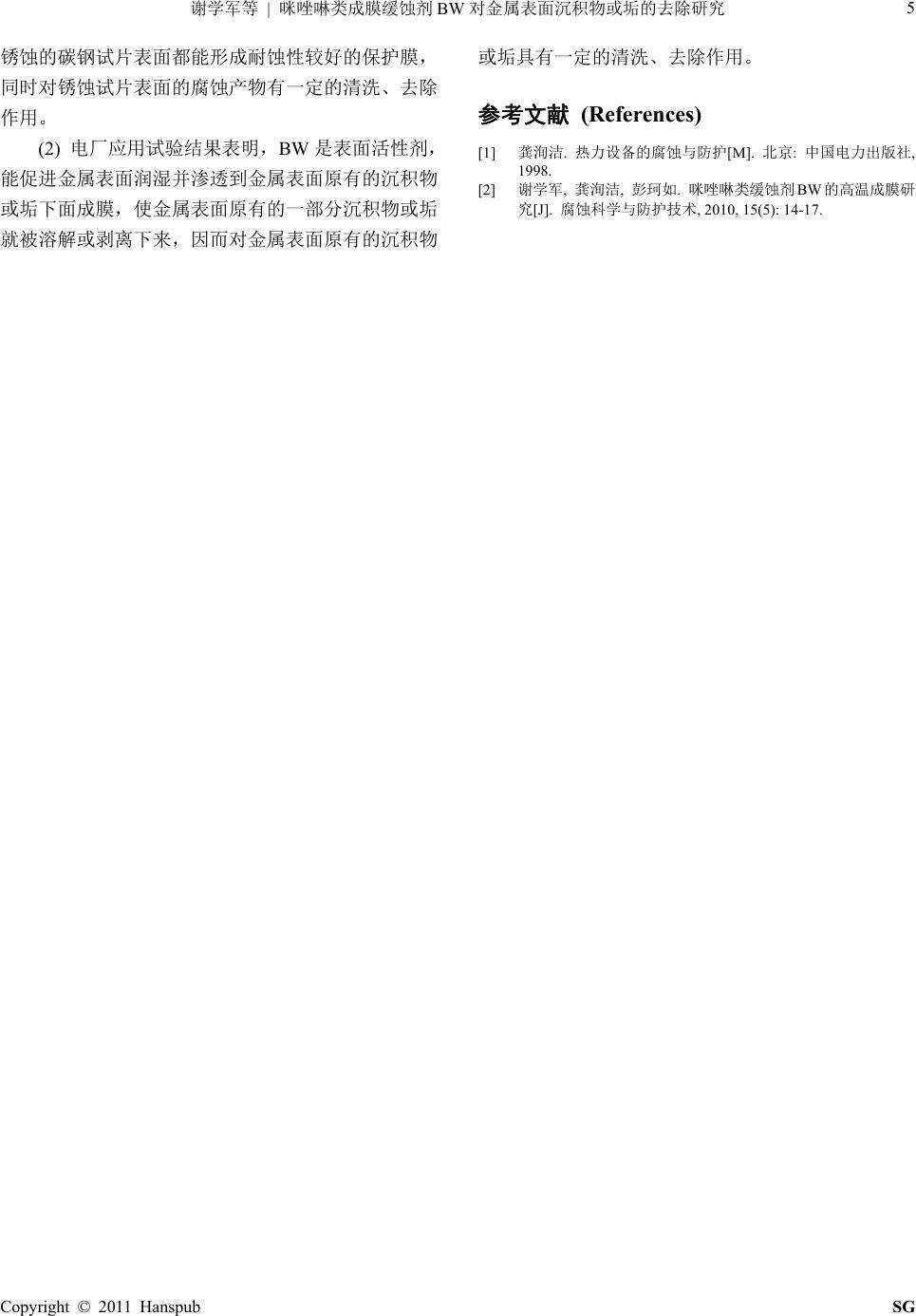

(1) 实验室研究结果表明,BW 在打磨光亮的和已
谢学军等 咪唑啉类成膜缓蚀剂对金属表面沉积物或垢的去除研究5
| BW
锈蚀的碳钢试片表面都能形成耐蚀性较好的保护膜,
同时对锈蚀试片表面的腐蚀产物有一定的清洗、去除
作用。
(2) 电厂应用试验结果表明,BW 是表面活性剂,
能促进金属表面润湿并渗透到金属表面原有的沉积物
或垢下面成膜,使金属表面原有的一部分沉积物或垢
就被溶解或剥离下来,因而对金属表面原有的沉积物
或垢具有一定的清洗、去除作用。
参考文献 (References)
[1] 龚洵洁. 热力设备的腐蚀与防护[M]. 北京: 中国电力出版社,
1998.
[2] 谢学军, 龚洵洁, 彭珂如. 咪唑啉类缓蚀剂BW的高温成膜研
究[J]. 腐蚀科学与防护技术, 2010, 15(5): 14-17.
Copyright © 2011 Hanspub SG

版权所有:汉斯出版社 (Hans Publishers) Copyright © 2012 Hans Publishers Inc. All rights reserved.
